차폐 케이블 제조

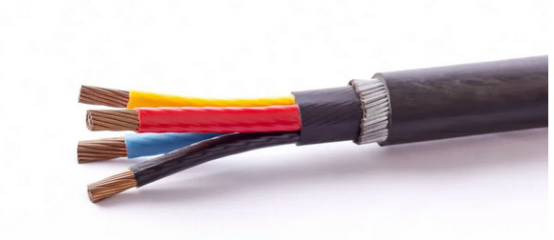

차폐 케이블은 금속 메쉬 브레이드 또는 랩을 사용하여 신호 라인을 둘러싼 변속기 라인입니다. 전선과 케이블은 주로 전도성 코어, 단열재 및 외피의 세 가지 기본 구조 요소로 구성됩니다. 차폐 케이블은 본질적으로 일반 케이블에 차폐 레이어를 추가합니다. 우리의 케이블 압출기는이 케이블의 고품질 생산을 보장합니다.
주요 목적은 안정적인 신호 전송을 보장하기 위해 전자기 간섭 (EMI) 또는 무선 주파수 간섭 (RFI)을 방지하는 것입니다.
1. 차폐 층의 역할
차폐 케이블의 차폐 층은 신호 및 전력 전송 중 전자기 간섭에 저항하는 데 중요한 역할을합니다. 차폐 층의 설계 및 재료 선택은 외부 전자기장이 신호 전송을 방해하는 것을 효과적으로 방지하고 케이블 자체의 방사선을 억제 할 수 있습니다. 특정 기능은 다음과 같습니다.
외부 전자기 간섭 방지 (EMI) : 산업, 통신 및 전력 시스템에서 장비는 작동 중에 많은 양의 전자기파를 생성합니다. 이 전자기 간섭 (EMI)은 신호 라인의 데이터 전송에 영향을 줄 수 있습니다. 차폐는 외부 전자기파로부터의 간섭을 차단하여 신호 안정성과 무결성을 유지할 수 있습니다. 고급 케이블 압출 기계는 정확한 차폐로 이러한 케이블을 제조하는 데 사용됩니다.
내부 신호의 방사선 억제 : 차폐 층은 외부 간섭이 케이블에 들어가는 것을 방지 할뿐만 아니라 케이블의 내부 신호의 방사선을 억제하여 내부 신호가 주변 장비 또는 기타 케이블을 방해하는 것을 방지합니다. 특히 복잡한 케이블 레이어링 환경에서 차폐 층은 크로스 간섭을 효과적으로 줄입니다. 고품질 케이블 압출기 기계는 일관된 차폐 커버리지를 보장합니다.
신호 품질 향상 : 고주파 신호를 전송하는 케이블의 경우 차폐 층은 외부 노이즈 간섭으로 인한 신호 왜곡 및 감쇠를 효과적으로 감소시켜 신호 품질 및 전송 효율을 향상시킬 수 있습니다. 이것은 생산 공정에서 고급 압출기 기계 나사를 사용하여 달성됩니다.
반 정적 보호 : 차폐 층은 또한 정전기 방패 역할을 할 수있어 케이블 배치 및 사용 중 정전기 축적으로 인한 전기 충격 또는 스파크를 방지하여 케이블의 안전성을 향상시킵니다.
2. 차폐 층 재료
차폐 케이블의 방패 층은 구리 및 알루미늄과 같은 비자 성 물질로 만들어집니다. 두께는 금속 물질의 피부 깊이보다 훨씬 작습니다. 다양한 응용 분야에서 다양한 차폐 성능 요구 사항이 충족되며 다른 재료가 사용됩니다. 여기에는 구리 와이어 브레이드 쉴드, 구리 테이프 포장 실드, 구리 와이어 나선형 방패, 알루미늄 합금 와이어 브레이드 쉴드, 구리 폐쇄 알루미늄 와이어 브레이드 쉴드 및 알루미늄 플라스틱 복합 테이프 랩핑 방패가 포함됩니다.

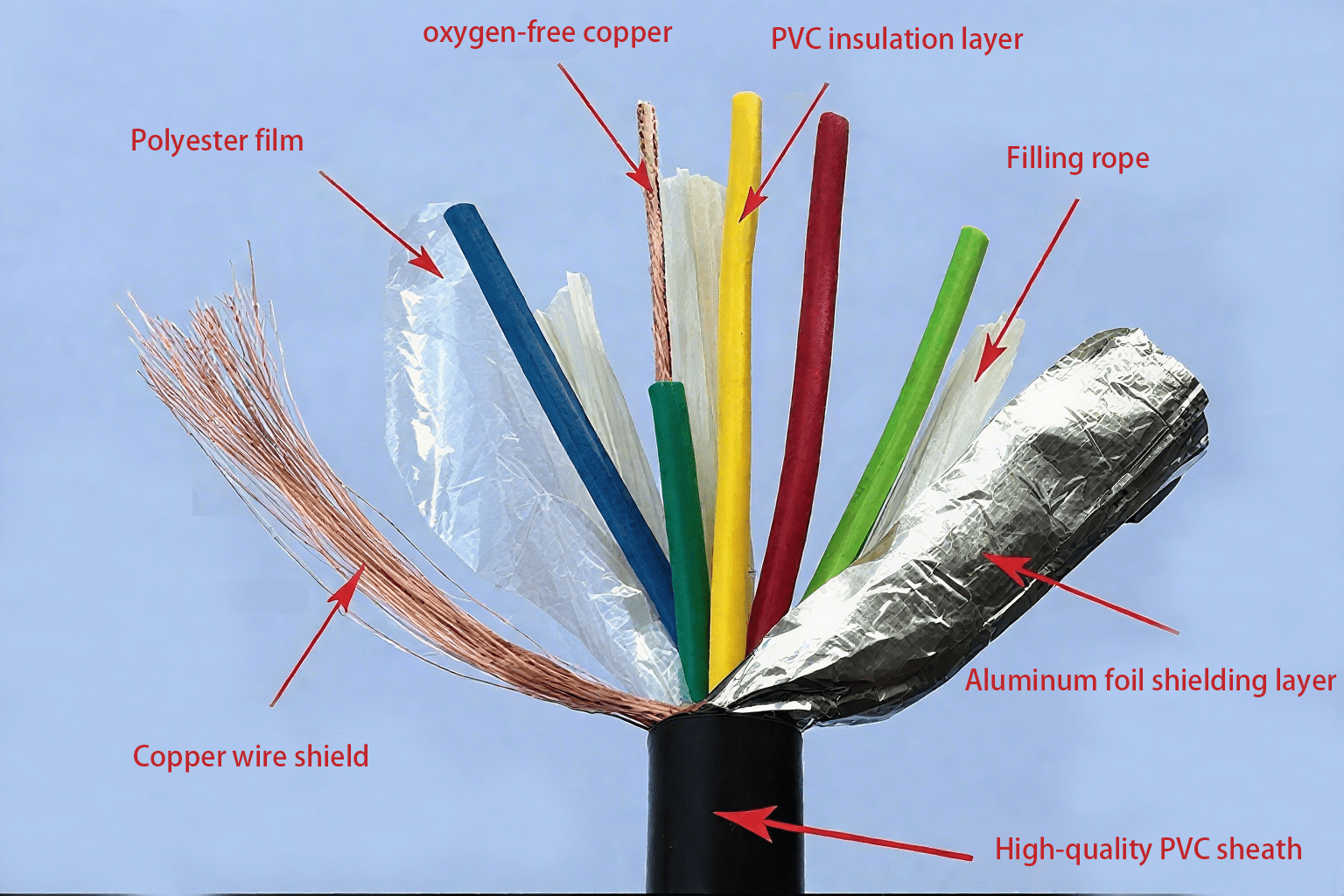

와인딩 머신 제품의 내부 구조 :
금속 브레이드 메쉬 차폐 : 이 꼰 메쉬는 우수한 기계적 유연성과 전자기 차폐 효과를 제공하며, 빈번한 움직임이 필요한 경우에 적합하며 플라스틱 압출 기계에서 생산되는 유연한 케이블 및 산업 제어 케이블에 널리 사용됩니다.
알루미늄 호일/폴리 에스테르 필름 차폐 : 알루미늄 호일 차폐는 고주파 신호로부터의 전자기 간섭에 대한 강한 차폐를 제공합니다. 소형 구조로 인해 완전한 방패를 형성 할 수 있으며 종종 신호 무결성이 높은 통신 케이블 또는 데이터 케이블에 사용됩니다.
통조림 구리 꼰 실드 : 통조림 구리 꼰 실드는 높은 부식성과 내구성을 제공하므로 습식 또는 부식성 환경에서 사용하기에 적합합니다. 또한 우수한 전기 전도성을 제공하며 간섭에 대한 면역력이 높은 산업 및 전력 시스템에서 일반적으로 사용됩니다.
알루미늄 포일 + 직각 메쉬 복합 실드 : 이 복합 차폐 구조는 저주파 및 고주파 간섭 모두를 보호하여 알루미늄 호일과 짠 메쉬의 장점을 결합합니다. 라디오 및 텔레비전 전송, 산업 자동화 및 정밀 기기 시스템과 같은 심각한 전자기 간섭이있는 환경에서 종종 사용됩니다.
전도성 차폐 층 : 이 재료는 특정 유연성과 전도성을 가지며 주로 항공 우주 및 군사 분야의 고정밀 케이블과 같은 높은 기계적 성능 요구 사항이 높은 특수 케이블에 사용됩니다.
차폐 케이블의 접지 방법
방패의 주요 효과는 금속의 고유 반사 또는 전기 및 자기장의 흡수 때문이 아니라 방패의 접지에 기인합니다. 다른 접지 방법은 방패의 효과에 직접적인 영향을 미칩니다. 방패 접지는 일반적으로 단일 엔드 접지와 이중 엔드 접지의 두 가지 방식으로 구현됩니다.
실드 층의 단일 엔드 접지 :
실드 층은 간섭 신호를 효과적으로 배제하기 위해 접지 지점에 연결해야합니다. 일반적으로, 실드 층은 "단일 엔드 접지"로 알려진 방법 인 한쪽 끝에 만 접지됩니다. 이렇게하면 지상 루프를 효과적으로 방지하고 간섭을 줄입니다.
실드 레이어의 이중 엔드 접지 :
고주파 신호 또는 고음 환경에서는 때로는 방패의 양쪽 끝을 접지하는 데 도움이됩니다. 이것은 간섭 면역을 향상시키는 데 도움이되지만 때로는 지상 루프를 유발할 수 있습니다. 선택은 특정 응용 프로그램 시나리오에 따라 다릅니다.
서로 다른 접지 지점 사이의 잠재적 차이로 인해 간섭이 발생할 수 있으므로 차폐 케이블은 여러 지점에 접지되어서는 안됩니다. 여러 지점에 접지 된 경우, 방패 전류를 도체로 유도하여 신호 라인을 방해 할 수 있습니다. 이는 고차 고조파 간섭이 더욱 두드러지는 여러 인버터가있는 응용 분야에서 특히 그렇습니다.
차폐 케이블의 적용
현재 차폐 된 와이어와 케이블은 다양한 산업에서 널리 사용됩니다. 일부는 실내 및 쇼핑몰과 같은 강한 와이어 간섭이있는 고정 된 장소에서 사용됩니다. 다른 것들은 채굴, 가스 및 석유 화학 프로젝트와 같은 폭발 위험이있는 곳에서 사용됩니다.
차폐 케이블에 대한 일반적인 응용 프로그램 :
산업 자동화 및 제어 시스템 : 공장 또는 자동화 된 생산 라인에서 많은 장치가 동시에 작동하여 강력한 전자기 간섭을 생성합니다. 차폐 케이블은 제어 신호를 정확하게 전송하고 간섭을 방지합니다. 이 케이블은 케이블 압출기 기계를 사용하여 효율적으로 제조됩니다.
데이터 전송 : 네트워크 케이블, USB 케이블, 오디오 및 비디오 케이블 등의 경우 차폐 계층은 전송 중에 데이터가 방해되는 것을 방지하여 고품질 신호 전송을 보장합니다.
전력 산업 : 차폐 케이블은 전자기 간섭을 줄이고 전력 장비의 정상적인 작동을 보장하기 위해 고전압 전력 장비에 사용됩니다.
통신 시스템 : 방송 및 위성 통신과 같은 응용 분야에서 케이블 압출기 기계 차폐 케이블은 간섭 및 신호 손실을 줄일 수 있습니다.
의료 장비 : 일부 고정밀 의료 장비는 전자기 간섭에 매우 민감하며 차폐 케이블은 이러한 장치의 정상적인 작동을 보장합니다.
다음 장비는 차폐를 위해 우리가 개발하고 설계했습니다. 다른 장비는 서로 다른 차폐 방법을 채택합니다. 자세한 내용은 직원에게 문의하십시오.
